Продуцтс Десц.

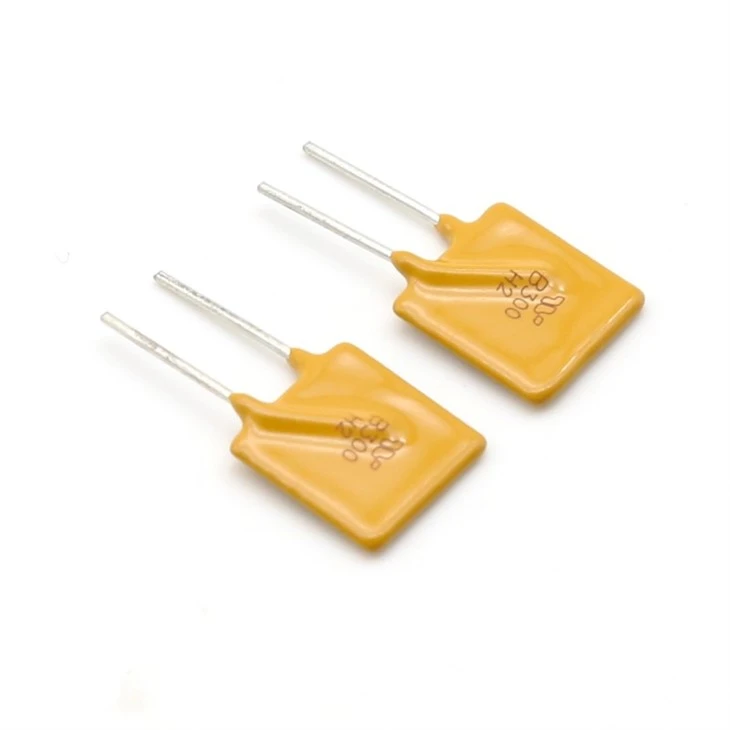

30В ППТЦ (полимерни позитивни температурни коефицијент) осигурач који се може ресетовати је тип уређаја за заштиту кола који је дизајниран да обезбеди заштиту од прекомерне струје у електронским колима са напоном до 30 волти. ППТЦ осигурачи су такође познати као ПолиСвитцх уређаји или осигурачи који се могу ресетовати због њихове способности да се сами ресетују након окидања као одговор на прекомерну струју.
Карактеристике ППТЦ осигурача
1. Ресетујуће:Једна од значајних предности ППТЦ осигурача је то што се може ресетовати. Када дође до прекомерне струје, ППТЦ осигурач ће се загрејати, узрокујући да се полимерни материјал прошири и драматично повећа његов отпор. Ова акција ограничава проток струје и ефикасно отвара коло, штитећи га од оштећења. Једном када се квар отклони, ППТЦ осигурач ће се охладити и вратити у стање ниског отпора, ефективно се ресетујући и омогућавајући кругу да поново функционише.
2. Време брзог одговора:ППТЦ осигурачи имају брзо време одзива на догађаје прекомерне струје, обезбеђујући поуздану заштиту од прекомерних струја које могу оштетити електронске компоненте.
3. Зависност од температуре:Ресетована карактеристика ППТЦ осигурача зависи од температуре. Уређај ће се искључити на одређеном температурном прагу, а температура околине може утицати на путовање и задржати тренутне нивое.
4. Фактор мале форме:ППТЦ осигурачи који се могу ресетовати доступни су у различитим величинама паковања, укључујући опције за површинску монтажу и кроз отворе, што их чини погодним за употребу у широком спектру електронских уређаја и апликација за кола.
Подаци о производу
| Назив производа: | 30В ППТЦ осигурач који се може ресетовати | Тренутна оцена: |
0.9А до 10А |
| Називни напон: | 30V | Прекидни капацитет: | Ниско |
| Тип: | Радиал Леад | Употреба: | Електрични ПТЦ, ППТЦ ресетабилни осигурач |
| Тип ресетовања: | Ауто Ресет | Апликација: | Комуникациони систем |
| Боја: | Жута | Безбедносни стандарди: | УЛ, РОХС |

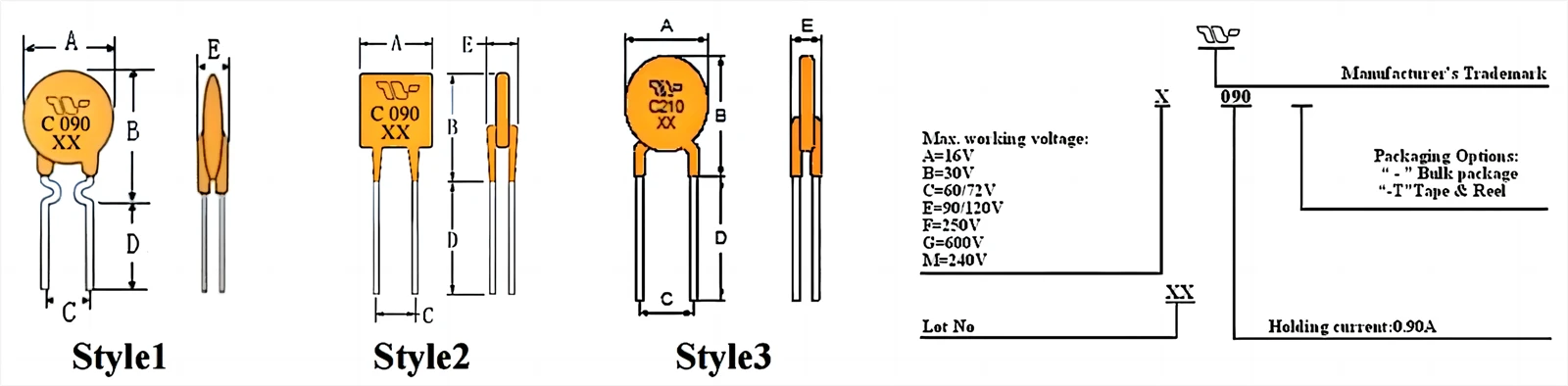

Детаљи о производима
|
P/N |
A | B | C | D | E | Физичке карактеристике | |
| Макс. | Макс. | Тип. | Мин. | Макс. | Стиле | Олово φмм | |
| ТРБ090 | 7.4 | 12.2 | 5.1 | 7.6 | 3.1 | 3 | 0.50 |
| ТРБ110 | 10.7 | 16.7 | 5.1 | 7.6 | 3.1 | 1 | 0.50 |
| ТРБ120 | 10.7 | 16.7 | 5.1 | 7.6 | 3.1 | 1 | 0.50 |
| ТРБ135 | 10.7 | 16.7 | 5.1 | 7.6 | 3.1 | 1 | 0.50 |
| ТРБ160 | 11.0 | 16.8 | 5.1 | 7.6 | 3.1 | 1 | 0.60 |
| ТРБ185 | 11.5 | 17.9 | 5.1 | 7.6 | 3.1 | 1 | 0.60 |
| ТРБ250 | 13.0 | 18.3 | 5.1 | 7.6 | 3.1 | 2 | 0.60 |
| ТРБ300 | 13.0 | 18.3 | 5.1 | 7.6 | 3.1 | 2 | 0.81 |
| ТРБ400 | 16.4 | 24.8 | 5.1 | 7.6 | 3.1 | 2 | 0.81 |
| ТРБ500 | 21.3 | 26.4 | 10.2 | 7.6 | 3.1 | 2 | 0.81 |
| ТРБ600 | 20.8 | 29.8 | 10.2 | 7.6 | 3.1 | 2 | 0.81 |
| ТРБ700 | 20.8 | 29.8 | 10.2 | 7.6 | 3.1 | 2 | 0.81 |
| ТРБ800 | 24.2 | 32.9 | 10.2 | 7.6 | 3.1 | 2 | 0.81 |
| ТРБ900 | 24.2 | 32.9 | 10.2 | 7.6 | 3.1 | 2 | 0.81 |
Електрична карактеристика
| P/N | ИХ, (А) | ИТ,(А) | Вмак,(В) | лмак,(А) | (A) | (сек.) | Пд тип,(В) | Р мин, | Р мак, | Р1 мак, |
| ТРБ090 | 0.90 | 1.80 | 30 | 40 | 4.50 | 5.9 | 0.60 | 0.090 | 0.230 | 0.300 |
| ТРБ110 | 1.10 | 2.20 | 30 | 40 | 5.50 | 6.6 | 0.70 | 0.060 | 0.160 | 0.260 |
| ТРБ120 | 1.20 | 2.40 | 30 | 40 | 6.00 | 6.5 | 0.70 | 0.050 | 0.115 | 0.255 |
| ТРБ135 | 1.35 | 2.70 | 30 | 40 | 6.75 | 7.3 | 0.80 | 0.040 | 0.095 | 0.170 |
| ТРБ160 | 1.60 | 3.2 | 30 | 40 | 8.00 | 8.0 | 0.90 | 0.030 | 0.095 | 0.160 |
| ТРБ185 | 1.85 | 3.7 | 30 | 40 | 9.25 | 8.7 | 1.00 | 0.030 | 0.070 | 0.110 |
| ТРБ250 | 2.50 | 5.0 | 30 | 40 | 12.5 | 10.3 | 1.20 | 0.020 | 0.048 | 0.072 |
| ТРБ300 | 3.00 | 6.00 | 30 | 40 | 15.0 | 10.8 | 2.00 | 0.015 | 0.050 | 0.075 |
| ТРБ400 | 4.00 | 8.00 | 30 | 40 | 20.0 | 12.7 | 2.50 | 0.010 | 0.030 | 0.045 |
| ТРБ500 | 5.00 | 10.00 | 30 | 40 | 25.0 | 14.5 | 3.00 | 0.008 | 0.025 | 0.045 |
| ТРБ600 | 6.00 | 12.00 | 30 | 40 | 30.0 | 16.0 | 3.50 | 0.005 | 0.020 | 0.030 |
| ТРБ700 | 7.00 | 14.00 | 30 | 40 | 35.0 | 17.5 | 3.80 | 0.003 | 0.016 | 0.025 |
| ТРБ800 | 8.00 | 16.00 | 30 | 40 | 40.0 | 18.8 | 4.00 | 0.004 | 0.015 | 0.023 |
| ТРБ900 | 9.00 | 18.00 | 30 | 40 | 40.0 | 20.0 | 4.00 | 0.004 | 0.010 | 0.015 |
Како функционише осигурач који се може ресетовати?
Осигурач који се може ресетовати, такође познат као осигурач полимерног позитивног температурног коефицијента (ППТЦ) или полиосигурач, функционише на основу концепта позитивног температурног коефицијента отпора (ПТЦ). Када постоји нормалан проток радне струје кроз ППТЦ осигурач, он се понаша као елемент ниског отпора, дозвољавајући струји да пролази уз минималан пад напона.
Међутим, када дође до прекомерне струје, као што је кратак спој или прекомерно повлачење струје, ППТЦ осигурач се брзо загрева због повећане дисипације снаге узроковане вишом струјом која пролази кроз њега. Како температура расте, полимерни материјал унутар ППТЦ осигурача се шири, што доводи до значајног повећања његове отпорности. Овај пораст отпора ограничава проток струје, ефективно делујући као заштитни уређај кола са саморесетовањем.
Кључни принцип рада ресетабилног осигурача може се сажети у ове кораке:
Нормалан рад: Током нормалних радних услова, ППТЦ осигурач пропушта струју са минималним отпором, понашајући се као обичан проводник ниског отпора.
Оверцуррент Евент: Ако дође до прекомерне струје, као што је кратак спој или прекомерно повлачење струје, струја која пролази кроз ППТЦ осигурач се значајно повећава.
Рапид Хеатинг: Већи проток струје ствара топлоту унутар ППТЦ осигурача због његовог електричног отпора. Ово узрокује пораст температуре полимерног материјала унутар осигурача.
Експанзија полимера: Како температура расте, полимерни материјал унутар ППТЦ осигурача подлеже експанзији. Ово проширење изазива физичку промену у структури материјала.
Повећање отпора: Експанзија полимерног материјала доводи до значајног повећања отпора ППТЦ осигурача. Овај повећани отпор ограничава проток струје кроз осигурач.
Цуррент Лимитинг: Већи отпор ефективно ограничава струју која пролази кроз ППТЦ осигурач, штитећи коло и његове компоненте од оштећења изазваних прекомерном струјом.
Хлађење и ресетовање: Када се уклони прекомерна струја или се струја врати на нормалне нивое, ППТЦ осигурач почиње да се хлади. Како се хлади, полимерни материјал се скупља назад у првобитно стање, смањујући отпор осигурача.
Рестаурација кола: Када се отпор врати на ниски ниво, ППТЦ осигурач се враћа у првобитно проводљиво стање, дозвољавајући струји да поново тече кроз коло.
Аппилцатион
1. Потрошачка електроника: ППТЦ осигурачи се обично користе у различитим потрошачким електронским уређајима, као што су паметни телефони, таблети, лаптопови, камере и конзоле за игре. Ови осигурачи штите осетљиве електронске компоненте од оштећења услед прекомерних струја.
2. Адаптери и пуњачи: Напајања, адаптери и пуњачи могу да доживе ситуације пренапона, посебно током кратког споја или када оптерећење премашује капацитет уређаја. ППТЦ осигурачи штите ове уређаје од оштећења изазваних прекомерним струјама.
3. Аутомобилска електроника: У аутомобилској индустрији, ППТЦ осигурачи се користе за заштиту различитих електронских система, као што су инфотаинмент системи, електрични прозори и механизми централног закључавања, од прекомерних струја.
4. ЛЕД осветљење: ППТЦ осигурачи се могу користити у ЛЕД системима осветљења за заштиту ЛЕД драјвера и других компоненти од прекомерне струје и кратког споја.
5. Телекомуникациона опрема: У телекомуникационим системима, ППТЦ осигурачи се користе за заштиту осетљиве опреме и спречавање оштећења услед пренапона или прекомерних струја.
Фацтори Инфо
Наша фабрика, Донггуан Сенреацх, покрива површину од 4,000 квадратних метара и има месечни производни капацитет од 50 милиона комада. Специјализовани смо за дизајн, развој, производњу и дистрибуцију напредних решења за заштиту од прекомерних струја, превисоких температура и пренапона. Наш широк спектар производа налази широку примену у различитим индустријама као што су потрошачка електроника, аутомобилска индустрија, бродарство, телекомуникације, извори напајања, електрични алати, обновљива енергија и још много тога. Наш свеобухватни портфолио производа укључује разне понуде као што су аутомобилски осигурачи, држачи осигурача, струјни осигурачи, струјни држачи осигурача, температурни осигурачи, СМД осигурачи, осигурачи који се могу ресетовати, прекидачи, термални прекидачи и још много тога.
Са посвећеношћу испуњавању међународних стандарда, наши производи имају сертификате као што су УЛ, УР, ЦСА, БСИ, ЦУЛ, ВДЕ, ТУВ, ПСЕ, ЦЕ, ЦЦЦ и РОХС, обезбеђујући усклађеност са строгим захтевима квалитета и безбедности.
Наша посвећеност изврсности и задовољству купаца нас издваја. Разумемо критичну улогу коју ове електричне компоненте играју у обезбеђивању безбедног и ефикасног рада различитих система и опреме. Зато се придржавамо ригорозних стандарда квалитета и користимо напредне производне процесе за производњу производа изузетне поузданости и издржљивости.
Када одаберете Донггуан Сенреацх, добијате партнера од поверења са доказаним искуством и непоколебљивом посвећеношћу задовољству купаца. Спремни смо да сарађујемо са вама, разумемо ваше јединствене потребе и пружимо прилагођена решења која испуњавају ваше тачне спецификације. Искусите разлику у партнерству са Донггуан Сенреацх-ом, вашим поузданим извором осигурача, држача осигурача, прекидача и термостата са преко 20 година стручности у индустрији.
Радионица
Радионица
Радионица
Радионица
Радионица
Радионица
Радионица
Радионица
Наша предност
Прице Адвантаге
Наша фабрика нуди значајну предност у цени нашим купцима. Кроз ефикасне производне процесе, економију обима и стратешки извор, у могућности смо да задржимо своје трошкове конкурентним. Циљ нам је да обезбедимо производе високог квалитета по приступачним ценама, обезбеђујући да наши купци добију одличну вредност за своју инвестицију.
Гарантовани квалитет
Придржавамо се строгих мера контроле квалитета током процеса производње како бисмо осигурали да наши производи испуњавају највише стандарде. Наш посвећени тим за осигурање квалитета спроводи темељне инспекције и испитивања у различитим фазама, од сировина до готових производа.
Стоцк Вхолесале
Специјализовани смо за велепродајне операције, нудећи наше производе директно продавцима на мало, дистрибутерима и другим пословним купцима. Елиминишући посреднике и непотребне марже, нашим клијентима обезбеђујемо конкурентне велепродајне цене. Велепродајни модел нам омогућава да успоставимо дугорочна партнерства и испоручимо производе у великим количинама, задовољавајући различите потребе наших купаца.
Услуга на једном месту
Од дизајна и развоја производа до производње, паковања и отпреме, бавимо се сваким аспектом производног процеса. Наш искусни тим професионалаца помаже нашим клијентима у свакој фази, обезбеђујући беспрекорну комуникацију, ефикасну сарадњу и благовремену испоруку.
Сајам
Уверени смо у дизајн и квалитет нашег 30В ППТЦ ресетабилног осигурача. Ако нисте сигурни да ли наши делови одговарају вашем уређају, слободно нас контактирајте или поставите питање.
